Магниты грузоподъемные прямоугольной серии
Магниты прямоугольной серии ДЭМЗ
Магниты DEMZ® серия РEM magnеt – это современная модификация грузоподъемного электрического магнита постоянного тока прямоугольной формы магнитопровода для обработки различного вида металлопроката, длинных поковок, слябов и блюмов. Как правило магниты данной серии эксплуатируются на прокатных производствах металлургических заводах. В соответствии с требованиями и техническими условиями Заказчика, в качестве альтернативы, мы предлагаем версию с оребренным стальным литым корпусом и версию с гладким стальным сварным корпусом.
Опции Заказчику: для предотвращения преждевременного износа рабочих поверхностей наружного и внутреннего полюса производим наплавку твердосплавными электродами; для разгрузки вагонов и автомобилей устанавливаем буферные устройства на наружном полюсе; для эксплуатации магнита в тяжелых условиях устанавливаем на токоподвод – специальные разъемы, металло- или терморукав, бронированный или термокабель.
по продукции
Грузоподъемные магниты прямоугольной серии
Технические особенности:
- соответствие европейским и украинским стандартам
- высокая надежность и долговечность
- высокая производительность
- высокая продолжительность включения и стабильность работы
- индивидуальный дизайн
- современные материалы
- усиленная литая конструкция магнитопровода с увеличенными полюсами
- технология эффективного отвода тепла
- специальные исполнения – термостойкое, водостойкое
- удобство работы и обслуживания
- сопроводительная техническая документация – паспорт, руководство по эксплуатации, сервисная книга, технический регламент
- гарантия 2 года
- срок эксплуатации 10 лет
- техническая поддержка в гарантийный и после гарантийного периода
- индивидуальный подход, воплощение желаний Заказчика.

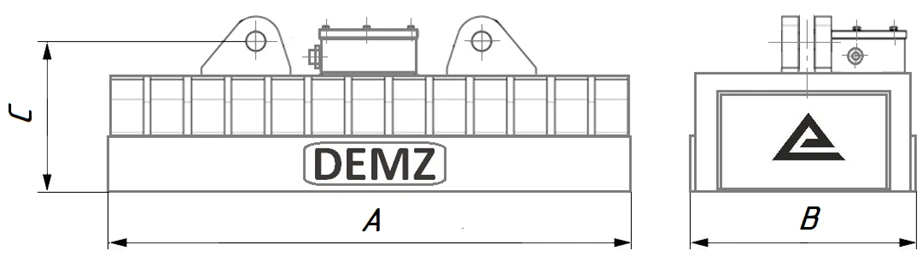

Таблица. Физические и массогабаритные характеристики магнитов типа ПЕМ
| Тип ПЕМ | Номинальный ток, А | Номинальная мощность, Вт* | Габариты, мм | Масса, кг | ||
| A | B | C | ||||
| 11 | 18 | 3960 | 1100 | 640 | 450 | 1400 |
| 12 | 25 | 5500 | 1200 | 600 | 400 | 1500 |
| 12bis | 30 | 6600 | 1200 | 900 | 400 | 2000 |
| 14 | 30 | 6600 | 1400 | 350 | 450 | 1600 |
| 14bis | 35 | 7700 | 1400 | 700 | 450 | 1900 |
| 17 | 30 | 6600 | 1700 | 450 | 450 | 1700 |
| 17bis | 33 | 7260 | 1700 | 700 | 450 | 2000 |
| 20 | 38 | 8360 | 2000 | 500 | 450 | 2300 |
| 20bis | 45 | 9900 | 2000 | 1000 | 450 | 2700 |
* Указанная потребляемая мощность магнита действительна для холодного состоянии и предназначена для правильного выбора электрооборудования и принадлежностей. В результате нагревания магнитной катушки потребление энергии будет уменьшаться.
Таблица. Грузоподъемность электрических магнитов типа ПЕМ, кг**
| Тип ПЕМ | Отрывное усилие | Сляб |
| 11*** | 19000 | 9500 |
| 12 | 20000 | 10000 |
| 12bis | 24000 | 12000 |
| 14 | 24000 | 12000 |
| 14bis | 29000 | 14500 |
| 17 | 30000 | 15000 |
| 17bis**** | 36000 | 18000 |
| 20 | 53000 | 26500 |
| 20bis | 60000 | 30000 |
** Указанная грузоподъемность на основе испытаний в оптимальных условиях в соответствии с стандартом DIN-VDE 0580; фактическая производительность зависит от конкретных условий эксплуатации (формы, сплава, состава, места, работы оператора и т.д.). Допустимая относительная продолжительность включения среднем составляет ПВ 60% / 10 минут.
*** Улучшенный аналог магнита типа ПМ15, МП16.
**** Улучшенный аналог магнита типа ПМ25, ПМ26.
Мы будем рады порекомендовать тип магнита, а также помочь выбрать магнит, который лучше всего подходит для Вашего производства.
Мы с нетерпением ждем Ваших запросов
лет на рынке оборудования СНГ и Европы
единиц произведенной продукции
отремонтировано промышленного оборудования
видов и разновидностей продукции
Наши стандарты
Связаться с нами
Частые вопросы FAQ
Грузоподъемность электромагнита — это максимальная масса груза, которую разрешается поднимать и перемещать электромагнитом. В основном равен 0,5 отрывного усилия (коэффициент запаса для обеспечения безопасной работы).
Грузоподъемность электромагнита зависит от величины магнитного потока в сердечнике, который тем больше, чем больше намагничивающая сила и чем меньше магнитное сопротивление цепи.
Цена медной в 2 раза выше, чем алюминиевая; медная имеет проводимость в 1,7 раза выше, чем алюминиевая; плотность меди в 3,3 раза выше, чем алюминия; удельная теплоемкость меди в 3 раза ниже, чем у алюминия; медная имеет больше ремонтных циклов, чем алюминиевая.
Электросварной простой и дешевый в изготовлении. Преимущество литого магнитопровода от электросварного: наличие ребер охлаждения, долговечность в эксплуатации, целостность конструкции и отсутствие воздушных зазоров внутри магнитопровода.
Нагрев, снижение плотности металлического лома, переход на другой металлопрокат с большим воздушным зазором, неисправность шкафа управления — преобразователя напряжения.
Неправильная эксплуатация (неисправный шкаф управления, перегрев, влага, перенапряжение), пробой катушки на корпус, обрыв проводника и межвитковые замыкания в катушке.
